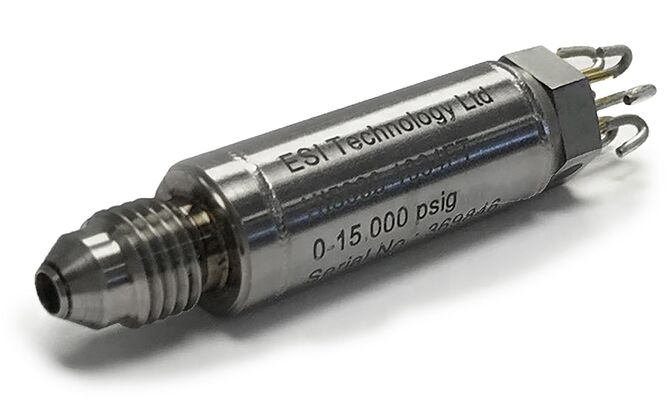

Série HI5000

Transmetteur de Pression pour Fond de Puits

Conception compacte pour mesure de pression en fond de puits pour industrie pétrolière
Cellule: SoS (Silicon-on-Sapphire)
Plage de pression: jusque 2.000 bar
Plage de température: jusque 200°C
Résistance à la corrosion NACE

  • Conception compacte
  • Matériaux certifiés NACE
  • Cellule Silicon-on-Sapphire procurant une remarquable stabilité
  • Hautes températures jusque 200°C
  • Hautes pressions jusque 2.000 bar
  • fabrication tout-soudée et étanche pour utilisation en environnement sévère et corrosif

Le transmetteur HI5000, pour les applications en fond de puits, est très compact avec une longueur maximale de 58 mm. La conception robuste et résistante à la corrosion, utilisant des matériaux certifiés NACE, facilite l'installation dans des environnements difficiles. Le capteur est conçu pour résister à des chocs et à des vibrations élevés dans les applications de surveillance de la pression en fond de puits à hautes températures qui nécessitent précision, stabilité et performances à long terme.

Telecharger catalogue
Modèle: HI5000
Sortie analogique: 10 mV/V
Tension d'alim.: 3...10 VDC (5 VDC nominal)
Pression de référence: Relative
Plages de pression: 0...400 bar 0...600 bar 0...1.000 bar 0...1.500 bar
Surpression maxi: 800 bar 1.200 bar 1.500 bar 1.650 bar
Pression d'éclatement: 1.200 bar 1.800 bar 2.000 bar 2.250 bar
Cellule: Silicon-on-Sapphire (SoS)
Précision: ±0,15% échelle BFSL
Température: Ambiante: -40...+200°C
Fluide: +24...+180°C
Protection contre les pénétrations: Corps entièrement soudé
Compatibilité parties humides: Tous fluides compatibles avec Titane grade 5 et alliage BT9
Résistance à la corrosion: NACE
Connexion: Broches plaquées or à souder
Raccord pression: 3/8-24UNJF selon MS33656-E3
Étalonnage: Livré avec certificat comprenant les coefficients pour un modèle d'étalonnage polynomial d'ordre 5
