Nouveau convertisseur IO.flow® plug & play pour débitmètres avec sortie impulsionnelle monocanal ou bicanal

Découvrez le convertisseur IO.flow®, un module enfichable révolutionnaire qui permet d'intégrer une extension IO-Link aux débitmètres VSE et autres débitmètres compatibles. Grâce à cette innovation, les débitmètres de haute précision du leader du marché se hissent au niveau de l'Industrie 4.0 en fournissant des données numériques de fonctionnement, de maintenance et de diagnostic.

Transfert de données bidirectionnelles et simplification du câblage

En utilisant le convertisseur IO.flow^®, vous pouvez désormais transmettre les données de mesure du process au contrôleur et bénéficier d'une communication bidirectionnelle.

Cela inclut les données d'identification du convertisseur et du débitmètre associé, les réglages des paramètres, les données de diagnostic et les événements.

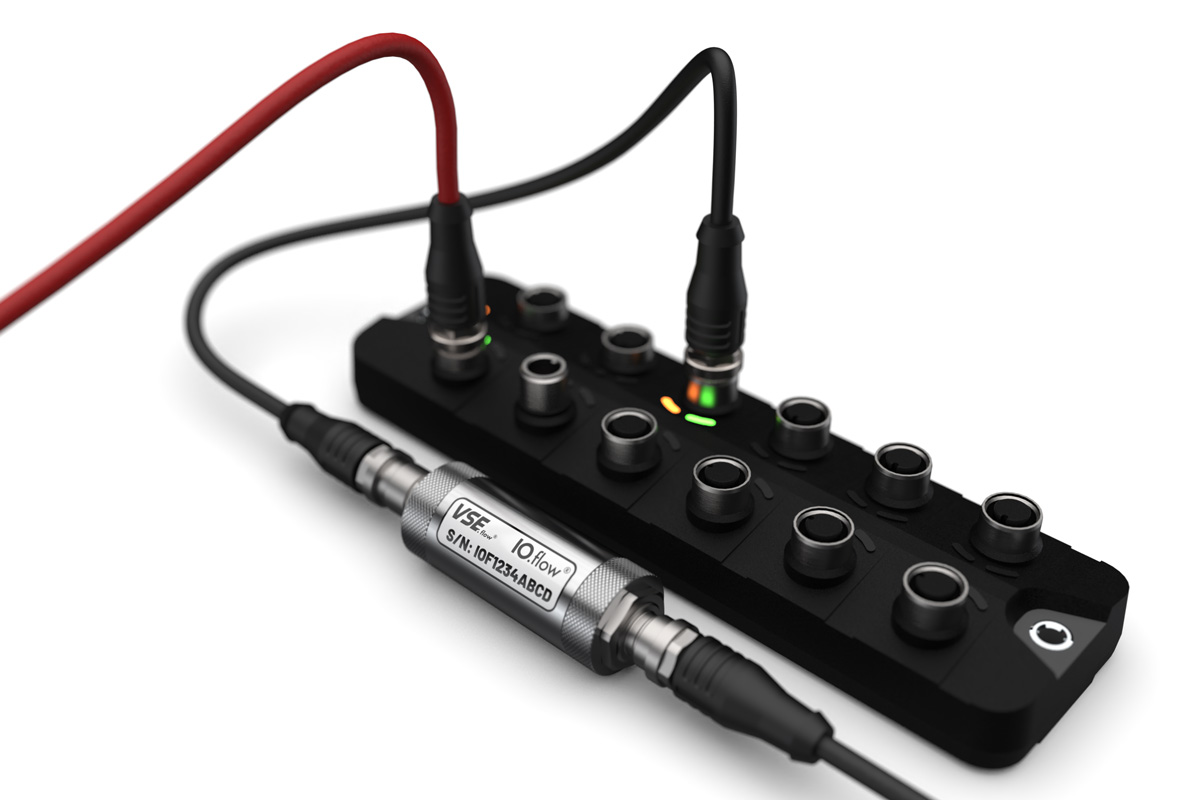

De plus, le câblage sur site est grandement simplifié grâce à la possibilité de connecter et d'interroger collectivement de nombreux débitmètres via le maître IO-Link, éliminant ainsi le besoin de convertisseurs de fréquence ou de compteurs supplémentaires.

Fonctions avancées de calcul et de filtrage

Les fonctions de calcul et de filtrage des valeurs de process, spécialement conçues pour la mesure de débit, offrent une grande flexibilité à l'utilisateur.

En utilisant le convertisseur IO.flow^®, vous pouvez calculer le volume et le débit en utilisant le facteur d'étalonnage (facteur K) et le facteur d'interpolation (IPF), puis les transmettre dans un système d'acquisition. De plus, la fonction de linéarisation intégrée est extrêmement utile pour les applications nécessitant une précision accrue, car elle prend en compte la courbe d'étalonnage spécifique du débitmètre.

Les filtres intégrés permettent également de stabiliser les valeurs mesurées en présence de fortes pulsations de débit.

Maintenance préventive et diagnostic avancé

Les données de diagnostic et les événements collectés sont directement transmis au système d'acquisition en amont (automate, par exemple).

Pour la maintenance préventive, les événements tels que les "heures de fonctionnement en débit" et le "volume total" peuvent être utilisés pour estimer les interventions futures et minimiser les pannes dues à l'usure.

Les fonctions d'identification, telles que le numéro de série et la référence, permettent de localiser directement le débitmètre concerné. De plus, en cas de panne du convertisseur IO.flow^®, le dispositif de stockage intégré permet un remplacement facile sans perte de données.

Circuit de détection d'erreur pour un fonctionnement fiable

Le convertisseur IO.flow^® est équipé d'un circuit de détection d'erreur qui alerte en cas d'anomalie de débit dans le processus.

Cela comprend des limites de débit réglables, la détection de dépassement du débit maximal toléré par le débitmètre (par exemple en cas de pics de débit ou de pression), ainsi qu'un avertissement facultatif en cas d'inversion du sens d'écoulement.

Ces fonctionnalités fournissent à l'utilisateur des informations précieuses et garantissent un fonctionnement fiable du système.

Compatibilité étendue et configuration simplifiée

Nous recommandons de commander le convertisseur IO.flow^® directement avec le débitmètre associé pour une configuration optimale.

Ainsi, les paramètres de fonctionnement et les données d'identification sont préconfigurés par VSE, ce qui permet au système d'être directement opérationnel.

De plus, grâce à une configuration appropriée, le convertisseur IO.flow^® peut être utilisé de manière polyvalente avec tous les débitmètres VSE à engrenages VSI ou VHM, la série économique ecoflow EF, les débitmètres à vis de la série RS et les débitmètres à turbine de la série VTR.

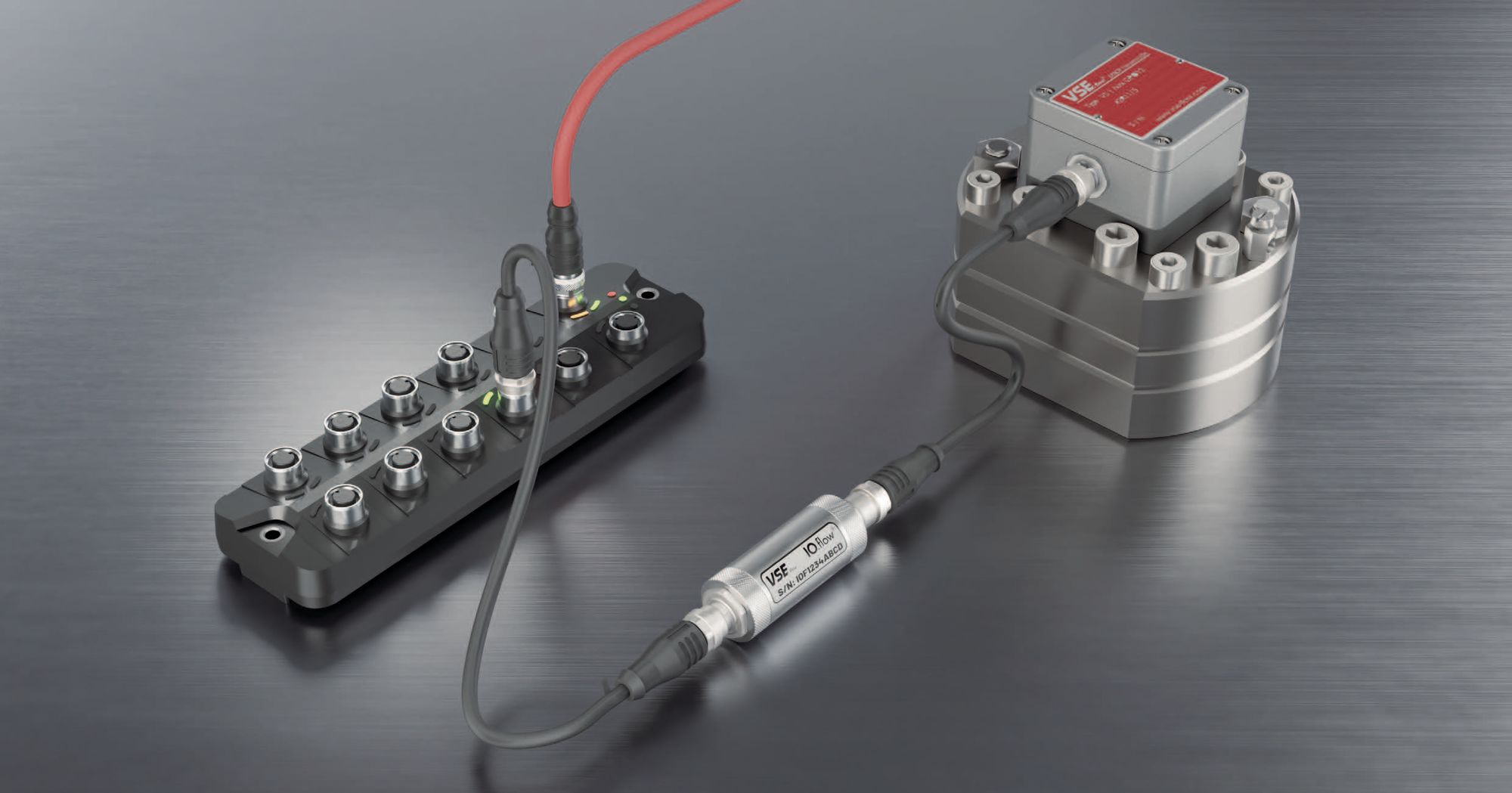

Le couplage du convertisseur sera possible avec d’autres débitmètres disposant d’une sortie impulsionnelle monocanal ou bicanal. Étant conçu comme un appareil séparé, le module IO.flow^® peut être facilement intégré aux débitmètres compatibles déjà en service, offrant ainsi toutes les fonctions supplémentaires.

Conception robuste pour les environnements exigeants

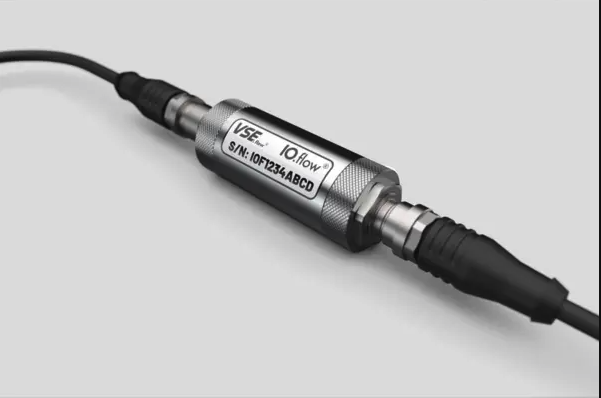

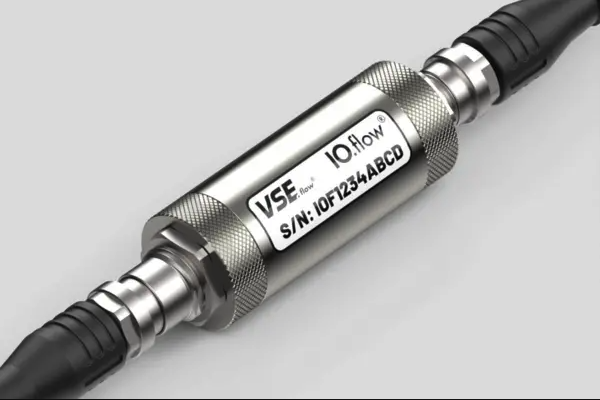

Le convertisseur IO.flow^® est composé d'un boîtier en aluminium avec des connecteurs M12 résistants à l'huile.

Cette conception garantit la protection de l'électronique interne contre l'humidité. Vous pouvez l'utiliser en toute confiance dans des environnements difficiles.

Principales caractéristiques

Mesure précise et simultanée du débit et du volume
Haut débit de communication : COM3 (230,4 kBit/s)
Fonctions de linéarisation, statistiques et filtres du signal

Points forts techniques

Module de raccordement compact avec connecteurs M12
Boitier en aluminium adapté aux environnements huileux
Échange facile d’appareils via le stockage de données
Filtres de signal paramétrables (dynamique/stabilisé), filtre d’impulsion
Fonctions statistiques (nombre d’heures de fonctionnement, volume total)
Évènements (valeurs limites avec fonction d’apprentissage en option)
